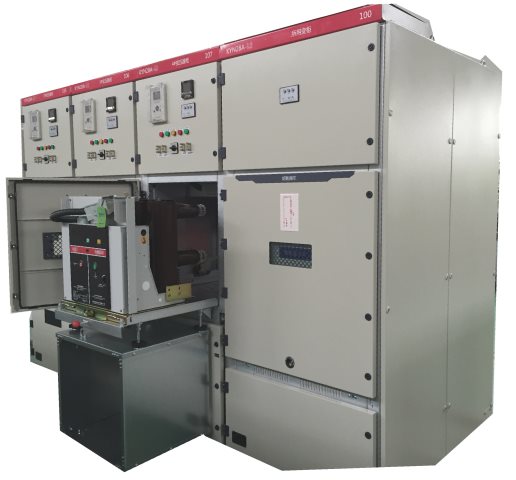

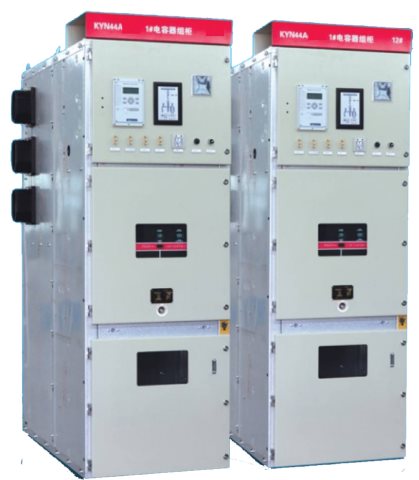

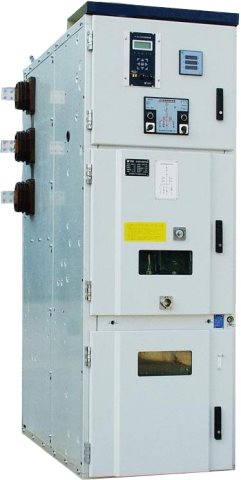

12KV高壓柜 KYN28A-12 1250A/31.5KA

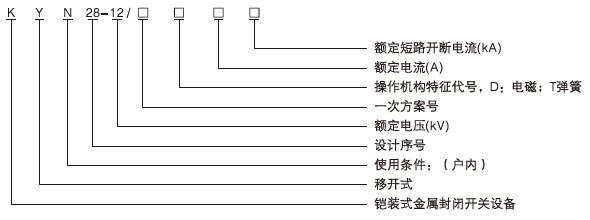

型號含義

產品概述

KYN28A-12鎧裝移開式交流金屬封閉開關設備，適用于戶內三相 50Hz額定電壓12kV的電力系統中,主要應用于發電廠、變電站、工礦企業的變配電中心，作為接受和分配電能并對電路進行控制、保護和和監測。KYN28A-12開關柜具有各種防誤操作的功能，包括防止帶負荷移動手車、防止接地開關閉合位置合斷路器，防止代墊合接地開關合防止誤入帶電隔室等功能。
KYN28A-12開關柜配置性能優良的3AS-12,VD4,HVX12等高壓交流真空斷路器，開關柜二次回路配置現金可靠的控制保護原件；母線采用熱縮套管覆蓋的絕緣手段、優化電極形狀，柜體結構緊湊。KYN28A-12開關柜是技術先進、性能穩定、結構合理、使用方便、安全可靠的配電設備。

使用條件

2.1 環境溫度: 上限 +40°C,下限 -25°C;
2.2 相對濕度: 日平均不大于95%; 月平均值不大于90%;
2.3 海拔高度: 不超過1000m;
2.4 周圍空氣沒有明顯的受到塵埃、煙、腐蝕性和可燃性氣體、蒸汽或鹽霧的污染;
2.5 來自開關柜和控制設備外部的振動或地動是可以忽略的。
當使用條件超出上述范圍時，應由用戶與我公司協商確定允許范圍及技術措施。

序號	名　　稱		單位	項目需求值
1	周圍空氣溫度	最高氣溫	℃	＋40
		最低氣溫		-25
		最大日溫差	K	25
2	海拔		m	≤1000
3	濕度	日相對濕度平均值	%	≤95
		月相對濕度平均值		≤90
4	耐受地震能力（水平加速度）		m/s2	0.2g
5	由于主回路中的開合操作在輔助和控制回路上所感應的共模電壓的幅值		kV	≤1.6

序號	項目		單位	參數
1	額定電壓		kV	12
2	額定頻率		Hz	50
3	額定絕緣水平	1min工頻耐受電壓(有效值)	Kv	相間	42	隔離	48
		雷電沖擊耐受電壓(峰值)	V	相對地	75	斷口	85
		輔助控制回路工頻耐受電壓	A	2000
4	額定電流		kA	630,1250,1600,2000,2500,3150,4000
5	額定短路開斷電流		kA	25		31.5
6	額定短路關合電流(峰值)		kA	63		80
7	額定短時耐受電流(4s)		kA	25		31.5
8	額定峰值耐受電流		kA	63		80
9	輔助控制回路額定電壓		V	直流或交流110/220
10	防護等級			IP4X(斷路器室門打開隔室間IP2X)

序號	項目	標準參數值
1.1	開關柜共用參數
1.1.1	柜型	小車式
1.1.2	開關柜型號
1.1.3	額定電壓（kV）	24
1.1.4	額定頻率(HZ)	50
1.1.5	額定電流(A)	630
1.1.6	溫升試驗電流（A）	1.1Ir
1.1.7	額定工頻1min耐受電壓
1.1.7.1	對地(KV)	65
1.1.8	額定雷電沖擊耐受電壓峰值（1.2∕50μs）
1.1.8.1	對地(KV)	125
1.1.9	額定短路開斷電流(kA)	25
1.1.10	額定短路關合電流(kA)	63
1.1.11	額定短時耐受電流及持續時間(kA/s)	25/4
1.1.12	額定峰值耐受電流（kA）	63
1.1.13	輔助和控制回路短時工頻耐受電壓（kV）	2
1.1.14	局部放電
1.1.14.1	試驗電壓（kV）	1.1×24/√3
1.1.14.2	單個絕緣件（≤pC）	3
1.1.14.3	電壓互感器、電流互感器（≤pC）	10
1.1.15	供電電源
1.1.15.1	控制回路(V)	DC110
1.1.15.2	輔助回路(V)	AC220
1.1.16	使用壽命(≥年)	20
1.1.17	設備尺寸單臺開關柜整體尺寸（長×寬×高）	1800×1000×2260
1.1.18	防護等級
1.1.18.1	柜體外殼	IP4X
1.1.18.2	隔室間	IP2X
1.1.19	爬電距離
1.1.19.1	瓷質材料（對地）（≥mm）	432
1.1.19.2	有機材料（對地）（≥mm）	480
1.1.20	相間及相對地凈距（空氣絕緣）（≥mm）	180
1.1.21	喪失運行連續性類別	LSC2
1.1.22	內部故障電弧允許持續時間（秒）	0.5
1.1.23	斷路器布置型式
1.2	斷路器參數
1.2.1	型式	真空
1.2.2	額定電壓（kV）	24
1.2.3	額定頻率（Hz）	50
1.2.4	額定電流（A）	630
1.2.5	主回路電阻（μΩ）
1.2.6	溫升試驗電流（A）	1.1Ir
1.2.7	額定工頻1min耐受電壓
1.2.7.1	斷口(kV)	79
1.2.7.2	對地(kV)	65
1.2.8	額定雷電沖擊耐受電壓峰值（1.2∕50μs）
1.2.8.1	斷口(kV)	145
1.2.8.2	對地(kV)	125
1.2.9	額定短路開斷電流
1.2.9.1	交流分量有效值(kA)	25
1.2.9.2	時間常數(ms)	45
1.2.9.3	開斷次數(≥次)	30
1.2.9.4	首相開斷系數	1.5
1.2.10	額定短路關合電流(kA)	63
1.2.11	額定短時耐受電流及持續時間(kA/s)	25/4
1.2.12	額定峰值耐受電流(kA)	63
1.2.13	開斷時間（≤ms）	60
1.2.14	合閘彈跳時間（≤ms）	2
1.2.15	分閘時間（≤ms）	45
1.2.16	合閘時間（≤ms）	70
1.2.17	重合閘無電流間隙時間	300
1.2.18	分、合閘平均速度
1.2.18.1	分閘速度（m∕s）
1.2.18.2	合閘速度（m∕s）
1.2.19	分閘不同期性（≤ms）	2
1.2.20	合閘不同期性（≤ms）	2
1.2.21	機械穩定性（≥次）	10000
1.2.22	額定操作順序	饋線：O—0.3s—CO—180s—CO
1.2.23	輔助和控制回路短時工頻耐受電壓（kV）	2
1.2.24	異相接地故障開斷試（kA）	√3/2倍額定短路開斷電流
1.2.25	容性電流開合試驗（試驗室）
1.2.25.1	試驗電流(A)
1.2.25.1.1	電纜	25
1.2.25.1.2	電容器組（≥）	400
1.2.25.2	試驗電壓(kV)	1.4×24/√3
1.2.25.3	C1級：CC1：24×O；CC2：24×CO；BC1：24×O；BC2：24×CO； C2級：CC1：48×O CC2：24×O和24×CO BC1：24×O BC2：80×CO
1.2.26	操動機構型式或型號	彈簧
1.2.27	操作方式	三相機械聯動
1.2.28	電動機電壓（V）	DC110
1.2.29	合閘操作電源
1.2.29.1	額定操作電壓(V)	DC110
1.2.29.2	操作電壓允許范圍（%）	85％~110％，30％不得動作
1.2.29.3	每相線圈數量(只)	1
1.2.29.4	每相線圈涌流（A）
1.2.29.5	每只線圈穩態電流(A)
1.2.30	分閘操作電源
1.2.30.1	額定操作電壓(V)	DC110
1.2.30.2	操作電壓允許范圍	65％~110％，30％不得動作
1.2.30.3	每相線圈數量(只)	1
1.2.30.4	每只線圈涌電流（A）
1.2.30.5	每只線圈穩態電流（A）
1.2.31	備用輔助觸點
1.2.31.1	數量(對)	10常開，10常閉
1.2.31.2	開斷能力
1.2.32	彈簧機構儲能時間（≤s）	20
1.2.33	真空滅弧室真空度(≤Pa)	1.33×10-3
1.3	隔離開關參數（如果有）
1.3.1	型式/型號
1.3.2	額定電流(A)	630
1.3.3	主回路電阻（μΩ）	25
1.3.4	溫升試驗電流(A)	1.1Ir
1.3.5	額定工頻1min耐受電壓
1.3.5.1	斷口(kV)	79
1.3.5.2	對地(kV)	65
1.3.6	額定雷電沖擊耐受電壓峰值（1.2∕50μs）
1.3.6.1	斷口(kV)	145
1.3.6.2	對地(kV)	125
1.3.7	額定短時耐受電流及持續時間(kA/s)	25/4
1.3.8	額定峰值耐受電流(kA)	63
1.3.9	分/合閘時間
1.3.9.1	分閘時間
1.3.9.2	合閘時間
1.3.10	分/合閘平均速度
1.3.10.1	分閘速度(m/s)
1.3.10.2	分閘速度(m/s)
1.3.11	機械穩定性（≥）	3000
1.3.12	操動機構
1.3.12.1	型式或型號	電動并可手動
1.3.12.2	電動機電壓	DC110
1.3.12.3	控制電壓	DC110
1.3.12.4	允許電壓變化范圍(%)	85~110
1.3.12.5	操作方式	三相機械聯動
1.3.13	備用輔助觸點
1.3.13.1	數量	10常開，10常閉
1.3.13.2	開斷能力	DC 110V、2.5A
1.4	接地開關參數
1.4.1	額定短時耐受電流及持續時間（kA/s）	25/4
1.4.2	額定峰值耐受電流（kA）	63
1.4.3	額定關合電流（kA）	63
1.4.4	額定關合次數（次）	2
1.4.5	機械穩定性（≥次）	3000
1.4.6	操動機構
1.4.6.1	型式或型號	手動
1.4.6.2	電動機電壓（V）
1.4.6.3	控制電壓（V)
1.4.6.4	允許電壓變化范圍(%)	85~110
1.4.6.5	操作方式	三相機械聯動
1.4.7	備用輔助觸點
1.4.7.1	數量(對)	8常開，8常閉
1.4.7.2	開斷能力	DC110V、2.5A
1.5	電流互感器參數
1.5.1	型式或型號	電磁式
1.5.2	繞組1
1.5.2.1	額定電流比
1.5.2.2	額定負荷	30
1.5.2.3	準確級	5P
1.5.3	繞組2
1.5.3.1	額定電流比
1.5.3.2	額定負荷	30
1.5.3.3	準確級	0.5
1.5.4	繞組3
1.5.4.1	額定電流比
1.5.4.2	額定負荷	30
1.5.4.3	準確級	0.2S
1.5.5	繞組4
1.5.5.1	額定電流比
1.5.5.2	額定負荷
1.5.5.3	準確級
1.6	零序電流互感器
1.6.1	型式	電磁式
1.6.2	額定電流比	50/1A
1.6.3	額定負荷(VA)	5(30)
1.7	電壓互感器參數
1.7.1	型式或型號	電磁式
1.7.2	額定電壓比	20/√3：0.1/√3：0.1/√3：0.1/3
1.7.3	準確級
