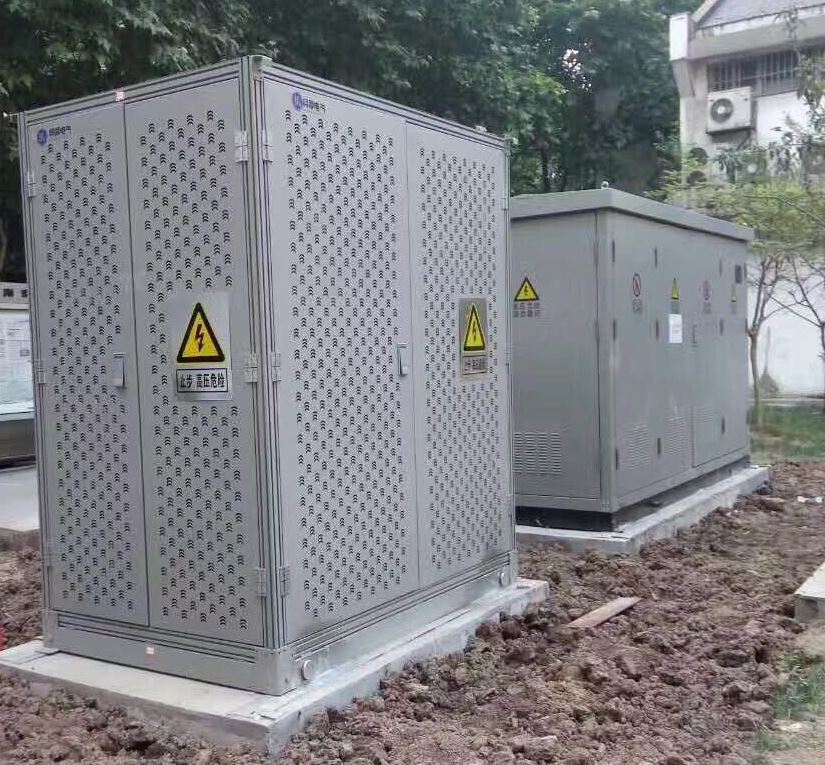

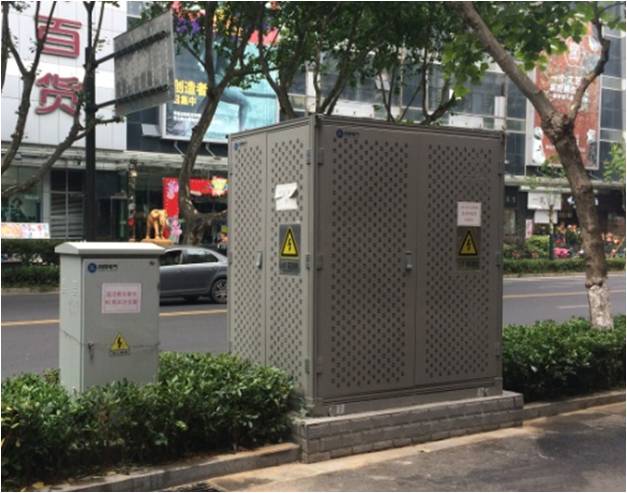

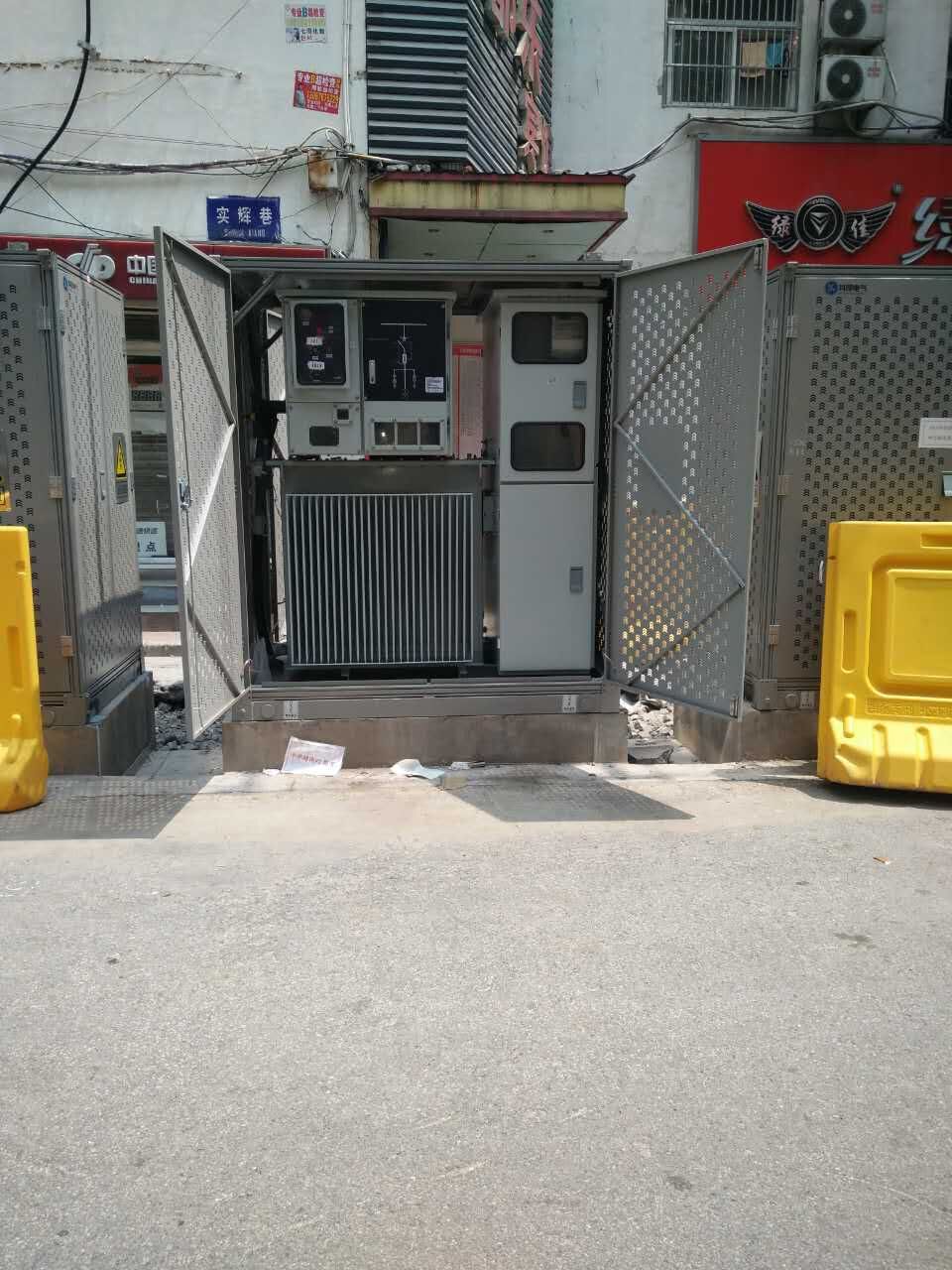

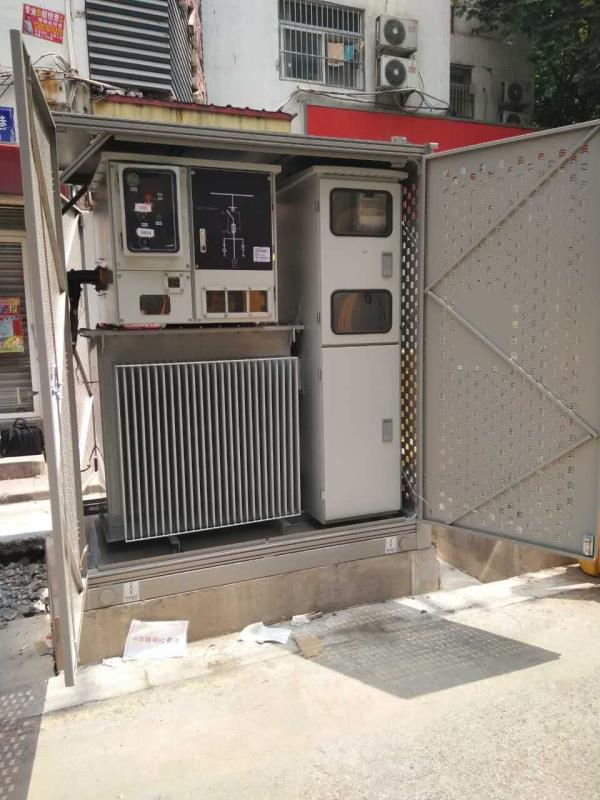

小型化預裝式變電站，主要由一體化組合電器模塊、變壓器模塊、低壓配電模塊組成“品”字型結構，放置在鏤空外殼中，外殼輕型小巧、拆裝邊界、型式多樣，可選擇工業、園林、廣告等與周圍環境融為一體。適用于住宅小區、廠礦、賓館、醫院、公園、碼頭、地鐵、商城、施工工地等，特別適合負荷密集區域城網改造，臨時用電，小型商業，別墅高端住宅(替換地理變)，光伏/風電,電動汽車充電樁電源以及小型岸電(減少排污)。
該產品占地面積小，施工周期短、投資費用低；全絕緣、全封閉，母線系統結構形式，安裝維護方便，自動化程度高：可實現遙信、遙測、遙控、遙調功能
使用條件
2.1 環境溫度: 上限 +40°C,下限 -25°C;
2.2 相對濕度: 日平均不大于95%; 月平均值不大于90%;
2.3 海拔高度: 不超過1000m;
2.4 污穢等級：IV級
2.5 沒有火災、爆炸、嚴重污穢、化學腐蝕及劇烈震動的場所。
|
序號 |
項目 |
單位 |
參數 |
|
|
1 |
戶外一體化 智能組合電器 |
額定電壓 |
kV |
12 |
|
2 |
額定電流 |
A |
10 – 63 |
|
|
3 |
轉移電流 |
A |
1800 |
|
|
4 |
短時工頻耐壓 |
kV |
42/48 |
|
|
5 |
雷電沖擊耐壓 |
kV |
75/85 |
|
|
6 |
額定短路開斷/關合電流 |
kV |
31.5/80 |
|
|
7 |
油浸式變壓器 |
變壓器容量 |
KVA |
<= 630 |
|
8 |
線組-額定電壓 |
kV |
Dyn11 - 10/0.4 |
|
|
9 |
空載電流 |
% |
0.18 |
|
|
10 |
額定高壓電流 |
A |
5.77 - 36.37 |
|
|
11 |
額定低壓電流 |
A |
144.34 - 909.35 |
|
|
12 |
低壓綜合配電箱 |
額定電壓 |
V |
400 |
|
13 |
額定頻率 |
Hz |
50 |
|
|
14 |
額定電流 |
A |
200 - 1250 |
|
|
15 |
補償容量 |
kA |
16/2s |
|
|
16 |
防護等級 |
|
IP44 |
|
